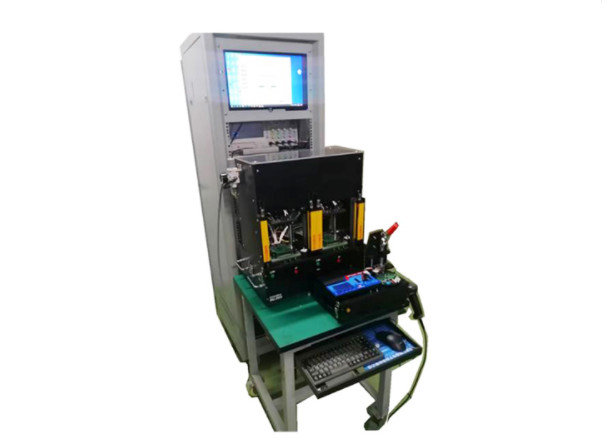

Thiết bị cố định thử nghiệm điện FCT cho bảng điều khiển động cơ ô tô

Thiết bị thử nghiệm FCT cho bảng điều khiển động cơ ô tô

Kiểm tra điện của bộ điều khiển xe điện là một quá trình phức tạp nhưng quan trọng nhằm đảm bảo chức năng và độ tin cậy của nó.

Kiểm tra trực quan:

• Trước khi bắt đầu các thử nghiệm điện, thực hiện kiểm tra trực quan để đảm bảo bộ điều khiển không có thiệt hại hoặc khiếm khuyết vật lý rõ ràng.

Thử nghiệm kết nối:

• Sử dụng máy đo đa số hoặc thiết bị thử nghiệm chuyên biệt để kiểm tra tất cả các kết nối điện của bộ điều khiển, bao gồm dây điện, đường dây mặt đất, đường dây tín hiệu, v.v.để đảm bảo chúng an toàn và không có mạch ngắn hoặc mạch mở.

Kiểm tra năng lượng:

• Bắt đầu điều khiển và sử dụng một voltmeter hoặc oscilloscope để kiểm tra xem điện áp nguồn cung cấp năng lượng có ổn định và đáp ứng các thông số kỹ thuật không.
• Quan sát hành vi của bộ điều khiển trong quá trình bật và tắt để đảm bảo không có hiện tượng bất thường.

Kiểm tra chức năng:

• Theo các thông số kỹ thuật và yêu cầu chức năng của bộ điều khiển, viết các chương trình thử nghiệm hoặc sử dụng phần mềm thử nghiệm tự động để mô phỏng các điều kiện và kịch bản làm việc khác nhau.
• Kiểm tra hiệu suất của bộ điều khiển dưới tải trọng, tốc độ, nhiệt độ và các điều kiện khác nhau.
• Kiểm tra rằng tất cả các chức năng của bộ điều khiển đều bình thường, chẳng hạn như gia tốc, giảm tốc, phanh, lái, v.v.

Thử nghiệm tín hiệu:

• Sử dụng các thiết bị như máy quay hoặc máy phân tích logic để kiểm tra xem các hình dạng sóng tín hiệu và đầu ra thời gian của bộ điều khiển có đáp ứng các yêu cầu không.
• Đảm bảo bộ điều khiển có thể nhận và xử lý các tín hiệu từ các cảm biến, thiết bị điều khiển và các thiết bị bên ngoài khác một cách chính xác.

Chẩn đoán và ghi lại lỗi:

• Nếu bộ điều khiển gặp lỗi hoặc bất thường trong quá trình thử nghiệm, hãy sử dụng các công cụ chẩn đoán lỗi hoặc phần mềm để xác định nguyên nhân của vấn đề.
• Ghi lại tất cả kết quả thử nghiệm và thông tin lỗi để phân tích và cải tiến sau đó.

Xét nghiệm thích nghi với môi trường:

• Thực hiện các thử nghiệm thích nghi môi trường trên bộ điều khiển, bao gồm nhiệt độ cao, nhiệt độ thấp, độ ẩm, rung động, vv, để đảm bảo nó hoạt động ổn định trong các môi trường khác nhau.

Xét nghiệm an toàn:

• Kiểm tra xem các chức năng bảo vệ của bộ điều khiển như quá điện, quá điện áp, dưới điện áp, v.v. có hoạt động bình thường không.
• Đảm bảo bộ điều khiển có thể tắt an toàn hoặc thực hiện các biện pháp bảo vệ khác trong trường hợp tình huống bất thường.

Tóm lại, việc thử nghiệm điện của bộ điều khiển xe điện cần xem xét nhiều khía cạnh, bao gồm kết nối, nguồn cung cấp điện, chức năng, tín hiệu, chẩn đoán lỗi,Khả năng thích nghi với môi trườngThông qua kiểm tra toàn diện, chất lượng và độ tin cậy của bộ điều khiển có thể được đảm bảo, nâng cao hiệu suất tổng thể và an toàn của xe điện.
