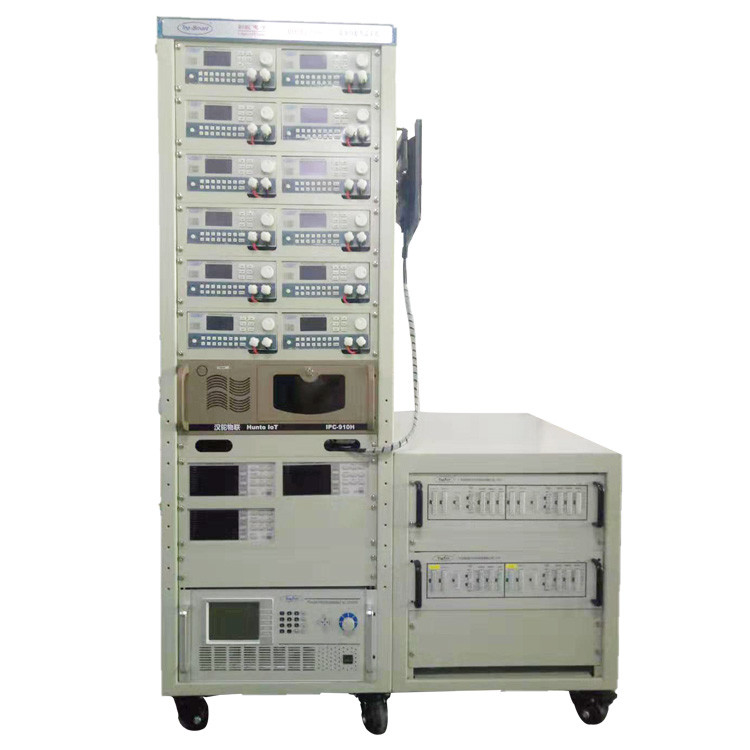

Hệ thống thử nghiệm PD Adapter Battery Pack Testing Machine Sạc nhanh

Hệ thống thử nghiệm PD Ứng dụng sạc nhanh Hệ thống thử nghiệm điện năng ATE Thiết bị thử nghiệm toàn diện

Tính năng của hệ thống kiểm tra năng lượng của bộ điều hợp sạc nhanh PD:

Kiểm tra hiệu suất điện:

• Điện áp và dòng điện: đo điện áp và dòng điện đầu ra của bộ điều chỉnh dưới các điều kiện tải khác nhau để đảm bảo chúng phù hợp với thông số kỹ thuật.
• Hiệu quả năng lượng: Đánh giá hiệu quả chuyển đổi năng lượng của bộ điều hợp dưới các điều kiện tải khác nhau.
• Điều chỉnh tải: Kiểm tra sự ổn định đầu ra của bộ điều hợp dưới các tải khác nhau.
• Ripple và tiếng ồn: đo mức sóng và tiếng ồn trong điện áp đầu ra để đảm bảo chúng nằm trong phạm vi chấp nhận được.

Kiểm tra tương thích giao thức sạc nhanh:

• Hỗ trợ giao thức: Kiểm tra xem bộ chuyển đổi có hỗ trợ các giao thức sạc nhanh như USB PD (Power Delivery) và kiểm tra khả năng tương thích phiên bản của nó hay không.
• Quá trình bắt tay: Mô phỏng giao tiếp giữa thiết bị và bộ chuyển đổi để đảm bảo đàm phán chính xác về điện áp và dòng điện.

Kiểm tra chức năng bảo vệ:

• Bảo vệ điện áp quá cao (OVP): Mô phỏng các điều kiện điện áp quá cao để đảm bảo bộ điều hợp có thể nhanh chóng cắt đầu ra hoặc giảm điện áp.
• Bảo vệ quá tải (OCP): Kiểm tra phản ứng của bộ điều chỉnh trong điều kiện quá tải để đảm bảo nó có thể hạn chế dòng điện một cách an toàn.
• Bảo vệ mạch ngắn (SCP): Mô phỏng mạch ngắn đầu ra để kiểm tra xem các cơ chế bảo vệ của bộ điều hợp có hiệu quả hay không.
• Bảo vệ nhiệt độ quá mức (OTP): Kiểm tra nhiệt độ của bộ điều hợp dưới tải trọng cao hoặc điều kiện nhiệt độ cao để đảm bảo nó không quá nóng.

Xét nghiệm thích nghi với môi trường:

• Kiểm tra nhiệt độ: Kiểm tra hiệu suất của bộ chuyển đổi dưới các điều kiện nhiệt độ khác nhau để đảm bảo nó hoạt động bình thường trong phạm vi nhiệt độ được chỉ định.
• Kiểm tra độ ẩm: Kiểm tra bộ chuyển đổi trong điều kiện độ ẩm cao để đảm bảo khả năng chống ẩm của nó.
• Kiểm tra sức mạnh cơ học: Thực hiện thử nghiệm rơi và rung động để đánh giá sức mạnh và độ bền cấu trúc của bộ chuyển đổi.

Kiểm tra tính tương thích:

• Tính tương thích thiết bị: Sử dụng các thương hiệu và mô hình thiết bị khác nhau để kiểm tra tính tương thích và hiệu suất sạc của bộ chuyển đổi.
• Khả năng tương thích của bộ sạc: Nếu bộ điều hợp là bộ sạc cho các thiết bị cụ thể, hãy kiểm tra khả năng tương thích của nó với các thiết bị đó.

Kiểm tra an toàn:

• Kiểm tra kháng cách nhiệt: đo kháng cách nhiệt giữa đầu vào và đầu ra của bộ điều hợp để đảm bảo nó đáp ứng các tiêu chuẩn an toàn.
• Chống thử điện áp: áp dụng điện áp cao cho bộ điều hợp để kiểm tra hiệu suất cách nhiệt của nó.
• Kiểm tra dòng rò rỉ: Đo dòng rò rỉ của bộ điều chỉnh trong điều kiện hoạt động để đảm bảo nó nằm trong giới hạn an toàn.

Kiểm tra độ tin cậy:

• Kiểm tra tuổi thọ: Chạy bộ chuyển đổi trong thời gian dài để đánh giá tuổi thọ và độ tin cậy của nó.
• Kiểm tra chu kỳ: Lặp lại lần lượt bật và tắt bộ chuyển đổi để kiểm tra hiệu suất chuyển đổi và tính ổn định của nó.

Các thử nghiệm này thường yêu cầu thiết bị và dụng cụ thử nghiệm điện năng chuyên nghiệp. Kiểm tra toàn diện đảm bảo hiệu suất, an toàn và độ tin cậy của bộ điều hợp sạc nhanh PD,đáp ứng nhu cầu của người dùng và các tiêu chuẩn liên quan.

Hệ thống kiểm tra năng lượng sử dụng phần mềm kiểm tra hệ thống ATE mới nhất V4.1:

• Phù hợp với các yêu cầu đo lường ENERGY STAR và IEC 62301.
• Thực hiện quét mã vạch song song trong quá trình kiểm tra, tăng đáng kể tốc độ kiểm tra.
• Hỗ trợ thử nghiệm đồng thời của nhiều nguồn điện đầu ra đơn / nhiều, tăng đáng kể công suất dây chuyền sản xuất.
• Hỗ trợ các phiên bản tiếng Trung Hoa đơn giản / truyền thống và tiếng Anh, giao diện thân thiện với người dùng, dễ học và sử dụng.
• Hỗ trợ thêm bất kỳ thiết bị nào có giao diện GPIB/RS-232/USB.
• Khả năng phân tích báo cáo mạnh mẽ.
• Các chức năng quản lý thông tin toàn diện.
• Có thể trực tiếp tạo ra đầu ra Excel.
• Các chức năng tạo biểu đồ khác nhau.
• Hỗ trợ giao diện Hệ thống Thông tin Sản xuất (ShopFloor).

Các điểm thử nghiệm của hệ thống thử năng lượng của bộ điều hợp sạc nhanh PD:
