Kiểm tra tự động hóa SMPS Phần mềm kiểm tra PSU V4.1 Cho Kiểm tra năng lượng

Phần mềm kiểm tra tự động hóa điện/ Có thể thử nghiệm nhiều nguồn cung cấp điện và nhóm để tăng năng lực sản xuất

Phần mềm thử nghiệm tự động năng lượng V4.1 được thiết kế chủ yếu cho hệ thống thử nghiệm năng lượng mô-đun Top-Smart:

1. Phù hợp với các yêu cầu đo lường Energy Star (ENERGY STAR) và IEC 62301.

2.Động tác quét mã vạch song song trong quá trình thử nghiệm, cải thiện đáng kể tốc độ thử nghiệm.

3.Hỗ trợ thử nghiệm đồng thời của nhiều nguồn điện đầu ra đơn nhóm, tăng đáng kể công suất dây chuyền sản xuất.

4.Hỗ trợ phiên bản Trung Quốc đơn giản, Trung Quốc truyền thống và tiếng Anh với giao diện thân thiện với người dùng dễ học.

5.Hỗ trợ thêm bất kỳ thiết bị nào có giao diện GPIB, RS-232, USB, v.v.

6Khả năng phân tích báo cáo mạnh mẽ.

7. Các chức năng quản lý thông tin toàn diện.

8Có thể trực tiếp tạo ra đầu ra Excel.

9. Các chức năng tạo đồ họa khác nhau.

10.Hỗ trợ giao diện Hệ thống Thông tin Sản xuất (ShopFloor).

Mô tả giao diện thực thi thử nghiệm chính:

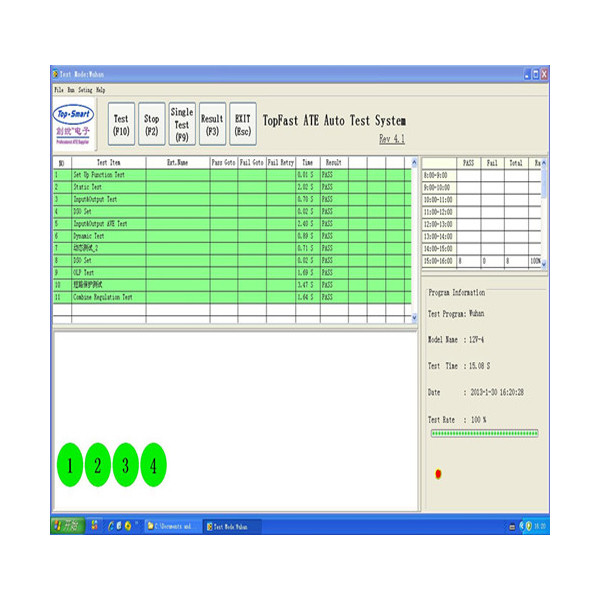

Nhấn nút TEST trên màn hình chính của phần mềm hệ thống kiểm tra điện TopSmart1100 sẽ ngay lập tức khởi động chương trình điều khiển thực hiện.Chương trình này sẽ bắt đầu khởi tạo tất cả các thiết bị được thiết lập trong chương trình "H / W Config" và hiển thị kết quả khởi tạo trong khu vực hiển thị quá trình thử nghiệm bên dưới bên tráiHình dưới đây cho thấy màn hình chính của chương trình điều khiển thực hiện: Màn hình chính của chương trình điều khiển thực hiện được chia thành bốn phần, được sắp xếp theo chiều ngược chiều kim đồng hồ như sau:Khu vực hiển thị tỷ lệ thông qua trực tiếp, Khu vực hiển thị chương trình, Khu vực hiển thị quy trình và Khu vực hiển thị nội dung thử nghiệm.

Khu vực hiển thị tỷ lệ thông qua trực tiếp:

Khu vực này hiển thị số lượng PASS, số lượng Fail và tỷ lệ vượt qua trực tiếp trong khoảng thời gian được xác định bởi người dùng (thời gian được đặt bởi người dùng) trong quá trình thử nghiệm.

Khu vực hiển thị chương trình:

■ Chương trình thử nghiệm

■ Tên mô hình

■ Thời gian thử nghiệm

■ Ngày

■ Tỷ lệ kiểm tra

Khu vực hiển thị quy trình:

Khu vực này hiển thị trạng thái hiện tại, bao gồm khởi tạo đang tiến hành, thử nghiệm đang tiến hành và hiển thị kết quả thử nghiệm. Bạn có thể sử dụng màn hình này để hiểu tình hình hiện tại.

Khu vực hiển thị chương trình:

Mỗi mục thử nghiệm trong chương trình thử nghiệm được khởi động được hiển thị trong bảng khu vực này. Nếu một cột đang được thực hiện, nó sẽ được chỉ ra với màu tối hơn.Kết quả một bước được hiển thị màu xanh lá cây cho PASS và màu đỏ cho FAIL.

Khu vực hiển thị dữ liệu thử nghiệm:

Trong quá trình thử nghiệm, dữ liệu thử nghiệm sẽ được hiển thị trong thời gian thực ở góc dưới bên trái của cửa sổ.Dữ liệu thử nghiệm, và kết quả thử nghiệm sản phẩm một bước.

Điều khiển thiết bị trực tuyến:

Khi bạn chọn tùy chọn On_Line Control từ màn hình chính, cửa sổ sau sẽ xuất hiện. Tính năng này tạo điều kiện cho các kỹ sư kiểm tra bằng cách cho phép họ kiểm tra, sửa chữa,và điều chỉnh kết nối thiết bị, dây dẫn thiết bị, và thiết bị.
